一文看懂纳米硬度：薄膜硬度和弹性模量的表征方法
随着半导体、微电子、高端装备与生物医药产业的发展，材料尺度已从毫米级步入纳米级。传统硬度测试在表征薄膜、梯度涂层及软物质时面临物理极限。仪器化纳米压入（Instrumented Nanoindentation）技术通过记录载荷-深度全过程曲线，结合Oliver-Pharr框架，实现了对薄膜硬度与弹性模量的精准解耦。本文基于GB/T 25898、GB/T 22458、ISO 14577等标准和Oliver W C, Pharr G M两位大拿的著作，系统阐述单一刚度与连续刚度法的原理边界，并梳理其在多学科领域的应用。
一、传统硬度测试的物理瓶颈与产业痛点
布氏（HBW）、洛氏（HR）、维氏（HV）硬度计构成了工业质检的基石，其核心逻辑是通过光学显微镜测量残余压痕的几何尺寸来反推材料抵抗塑性变形的能力。然而当测试对象转向现代工业的核心构件——薄膜与微纳结构时，传统方法暴露出不可逾越的短板。
具体而言，传统方法的局限体现在三个维度：
1、尺度失配：维氏硬度最小的压痕对角线通常在微米量级，而现代硬盘保护膜、MEMS器件功能层、芯片薄膜的厚度仅为10nm～100nm。此时压头已穿透薄膜触及基底，测得的实为“膜-基耦合性能”，而非薄膜本征属性。
2、信息缺失：传统硬度仅反映材料的塑性抗力，无法获取弹性模量这一决定材料刚度、柔性与服役可靠性的关键参数。
3、极限难测：实际样品太小（微米级别），硬度太大（2500HV以上），硬度太小（50HV以下）。

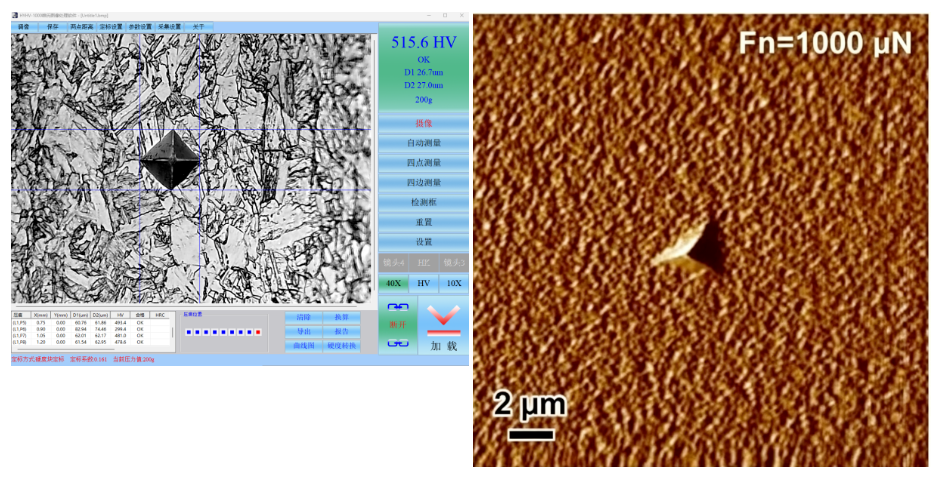

图1
左图为光学显微镜下的维氏压痕（对角线约27μm）
右图为AFM下的纳米压痕（边长1.5μm，深度200nm）
二、纳米压痕：从“几何测量”到“力学传感”
2.1 方法原理与国标框架
仪器化纳米压入（HIT）摒弃了“测残余压痕”的思路，转而采用深度敏感压入（Depth-Sensing Indentation）模式。计算机控制金刚石压头，以极高的分辨率连续记录加载-卸载过程中的载荷（P）与深度（h）曲线。优先选用玻氏（Berkovich）压头。玻氏压头呈三棱锥形，尖端半径极小，能在极浅压深下产生高应力集中，且投影面积函数易于标定，是目前测试的绝对主流。

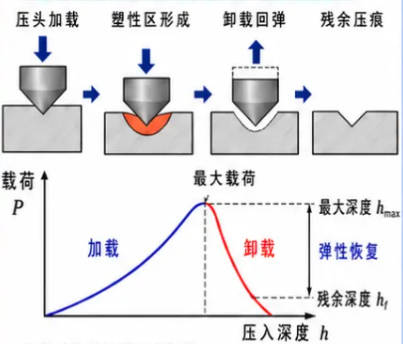

测试过程如图2所示，压头加载时，接触区域先发生弹性变形，随着载荷增加，压头下方逐渐形成塑性变形区。达到最大载荷后开始卸载，部分弹性变形能够恢复，但塑性变形无法完全消失，因此材料表面会留下残余压痕。
压入过程可以概括为：压头加载→弹塑性区形成→达到最大深度→卸载回弹→留下残余压痕。
传统硬度测试主要测量压痕尺寸或压入深度；仪器化压入则能够记录整个加载—卸载过程
图2 载荷深度等测试过程示意图
2.2 Oliver-Pharr 框架与数据修正
基于Oliver与Pharr于1992年和2004年在Journal of Materials Research发表的两篇奠基性工作：

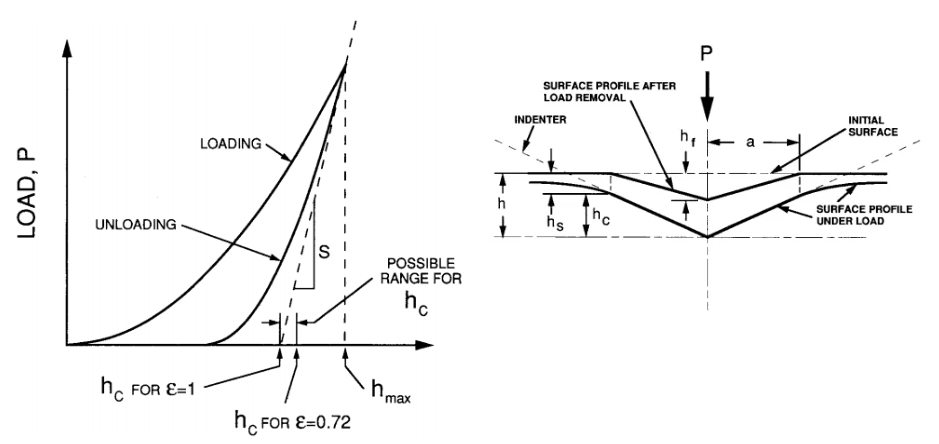

图3
左图为典型的加卸载曲线
右图为压头和样品接触的示意图

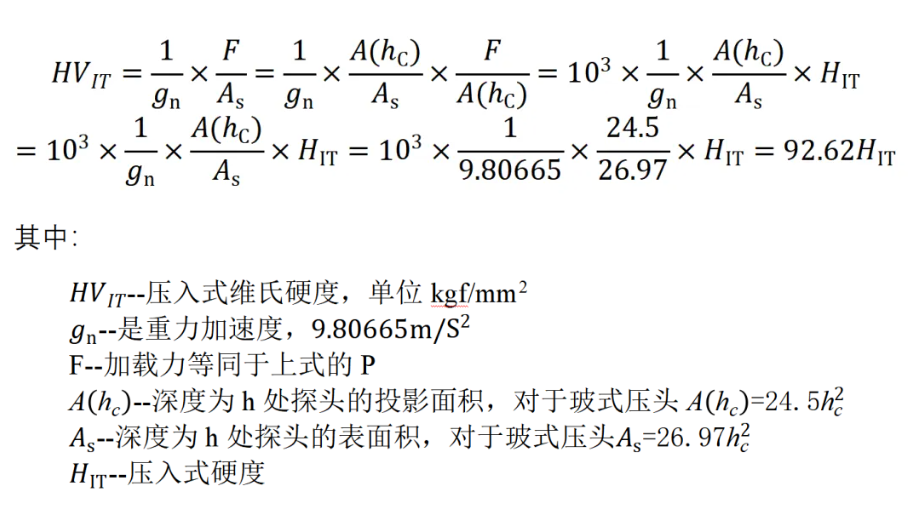

3、压入式维氏硬度HVIT计算:
对于常规的玻式压头来说：
三、单一刚度与连续刚度：两种范式的深度博弈
纳米压痕技术内部最核心的技术分支，单一刚度测量（Single Stiffness Measurement）与连续刚度测量（Continuous Stiffness Measurement, CSM）。将其主要区别列表如下：
表1 SSM和CSM的区别
|
维度 |
单一刚度测量(SSM) |
连续刚度测量(CSM) |
|
试用范围 |
最优膜厚300nm以上 |
最优膜厚1000nm以下 |
|
加载方式 |
准静态单调加载卸载 |
准静态加载上叠加微小动态交变载荷 |
|
激励信号 |
无 |
正弦波振荡 |
|
刚度获取 |
卸载段一次求导S=dP/dh |
连续输出S(h) |
|
数据产出 |
只有一组H和E |
获得H和E随压深h变化的连续曲线 |
|
压入深度 |
膜厚的1/10 |
膜厚的1.5倍 |

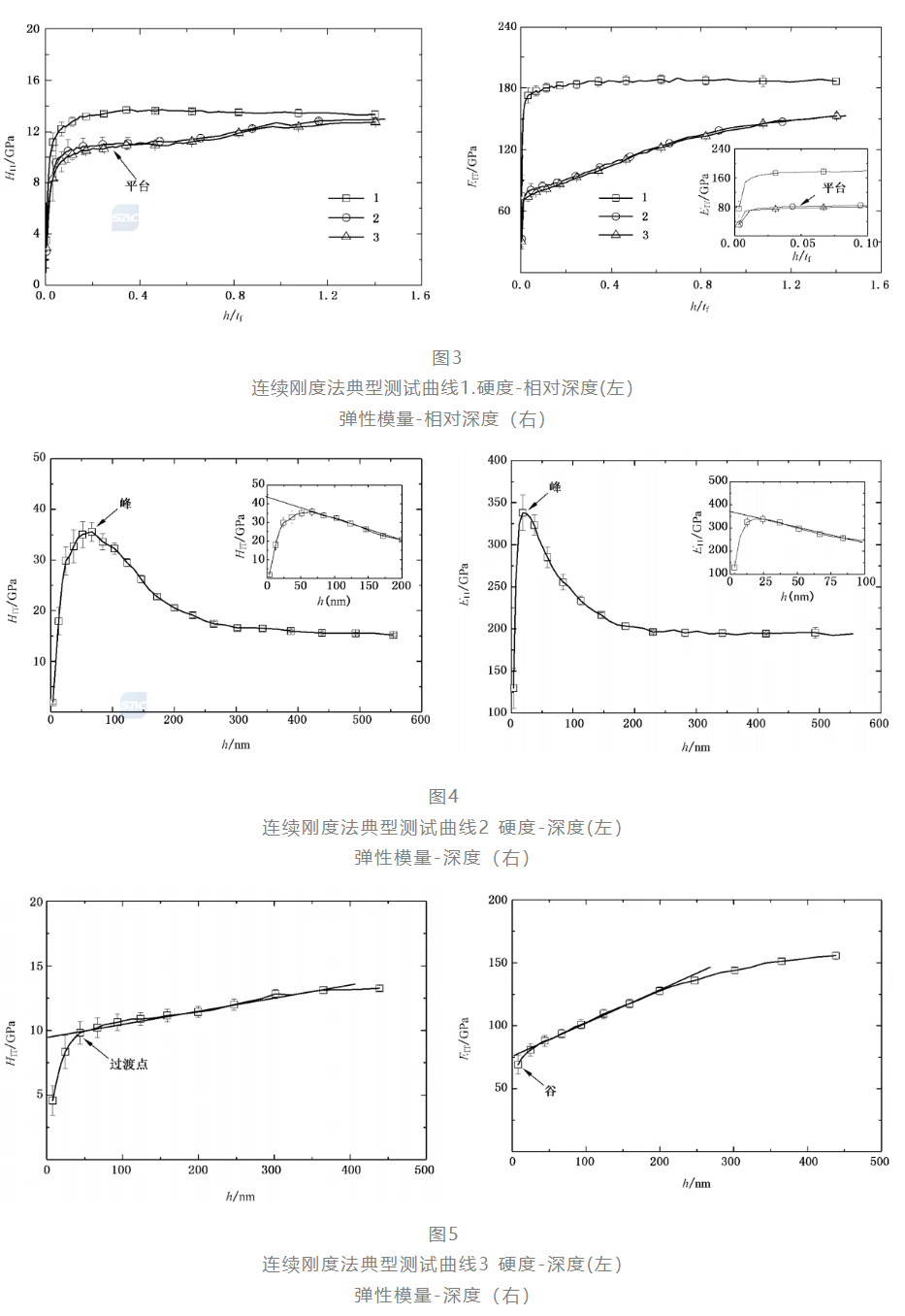

连续刚度法的结果分析
1、出现平台，可在平台所在的压入深度范围内取值，作为薄膜的压入硬度或弹性模量，见图3。
2、不出现平台，仅出现峰值即最大值，可将该值作为薄膜的压人硬度或弹性模量的最小估计值，见图4。
3、不出现平台，如果硬度随深度的变化存在由较快上升到较慢上升的过渡点，可将该点的值作为薄膜的硬度最大估计值，见图5左；对于弹性模量，仅出现谷值即最小值，可将该值作为薄膜的弹性模量最大估计值，见图5右。
四、应用场景全景：传统硬度到纳米压痕的对比
我们将传统硬度与纳米压痕的应用边界和优缺点整理如下：
|
对比项目 |
普通宏观硬度 |
纳米硬度（纳米压痕） |
|
测试尺度 |
压痕微米 - 毫米级，作用深度几微米～数百微米 |
压痕深度 10nm~2μm，仅分析极薄表层 |
|
加载载荷 |
大载荷：N、kN 级别 |
微载荷：μN~mN 超小载荷 |
|
核心优点 |
1. 设备便宜、操作简单、检测速度快 2. 试样无需精密抛光，粗磨即可测试 3. 代表材料整体平均硬度，工程匹配零件实际服役受力 4. 行业标准完善，图纸通用标注 HRC/HV/HB，对比数据丰富 5. 可测大块金属、铸件、热处理整机零件，无尺寸限制 6. 制样成本极低，适合大批量来料质检 |
1. 可单独测薄膜、涂层、氧化层、改性薄层真实硬度，不受基体干扰 2. 同步输出弹性模量、断裂韧性、蠕变、塑性变形等多参数 3. 可微区定点测试：晶界、单晶体、镀层、界面、微小颗粒 4. 能区分表层梯度硬度（渗碳、氮化、离子注入渐变层） 5. 可测极薄样品、微小试样、MEMS、半导体薄膜 |
|
核心缺点 |
1. 无法区分薄层与基体，厚基体会掩盖薄膜真实硬度（薄膜≤10μm 完全不准） 2. 不能测微米薄膜、纳米涂层、氧化膜 3. 无弹性模量等配套力学数据 4. 微区、单晶、细小组织无法定点精准测试 |
1. 设备昂贵，维护成本高，测试单价贵 2. 试样要求镜面级高精度抛光，制样繁琐耗时 3. 测试速度慢，不适合大批量快速质检 4. 受表面粗糙度、氧化污染影响极大，预处理要求严苛 5. 大基体整体力学性能无法代表零件宏观服役表现 |
|
适用材料/场景 |
1. 块体金属：钢材、铝合金、铜、铸铁、模具钢热处理检测 2. 大块非金属：陶瓷块、硬质合金毛坯、塑料板材 3. 机械零部件批量质检：齿轮、轴、轴承、冲压件、刀具基体 4. 热处理工艺验收：淬火、回火、调质整体硬度判定 5. 来料入库常规检测、车间现场快速抽检 6. 厚镀层（＞50μm）粗略评估、结构件整体强度对标 |
1. 各类功能薄膜：DLC 类金刚石、氮化钛、氧化铝、PVD/CVD 涂层（0.1–10μm） 2. 表面改性薄层：氮化层、渗硼层、离子注入层、激光熔覆薄层 3. 半导体 / 微电子：晶圆薄膜、光刻胶、钝化层、MEMS 微型器件 4. 纳米材料、单晶、金属玻璃、超薄陶瓷片、纤维截面 5. 界面力学分析：涂层 - 基体结合区、晶相硬度差异 6. 生物涂层、氧化钝化膜、极薄防腐镀层科研表征 |
五、863检测纳米压痕送样须知
1.样品尺寸：φ30mm*5mm，上下表面平整。样品太大要允许切割，样品太小要允许镶嵌。
2.表面粗糙度：表面粗糙度是最大压入深度的 1/20；常规纳米测试：Ra<50 nm，浅压入测薄膜(<500 nm 深度):Ra < 10 nm，最好镜面抛光 Ra < 5 nm。
3.膜系结构（衬底，薄膜的材质和厚度）、涂层制备工艺（PVD/CVD/氮化/离子注入）；特殊衬底或薄膜需要告知泊松比，或默认为0.25。
4.压头默认 Berkovich 三棱锥；需要其他压头需提前说明。
参考文献
[1] Oliver W C, Pharr G M. An improved technique for determining hardness and elastic modulus using load and displacement sensing indentation experiments. Journal of Materials Research, 1992, 7(6): 1564-1583.
[2] Oliver W C, Pharr G M. Measurement of hardness and elastic modulus by instrumented indentation: Advances in understanding and refinements to methodology. Journal of Materials Research, 2004, 19(1): 3-20.
[3] GB/T 25898-2010. 仪器化纳米压入试验方法 薄膜的压入硬度和弹性模量.
[4] GB/T 22458-2008. 仪器化纳米压入试验方法 通则.
[5] ISO 14577-1. Metallic materials-Instrumentedindentation test for hardness andmaterials parametersPart 1:Test method
[6] ISO 14577-4. Metallic materials — Instrumented indentation test for hardness and materials parameters Part 4: Test method for metallic and non-metallic coatings.
